A 120, A 60
EN 13241-1

Daloc S88 Brannskyveport
Brannskyveport Daloc S88 er konstruert med skjult skinne og loddstenging, som gir en meget pålitelig funksjon og bedre personsikkerhet enn eldre porter med skrå skinne. Den leveres i seksjoner og er enkel å montere. S88 brukes innendørs på steder der det kreves ekstra holdbarhet og stabilitet, og der porten åpnes eller lukkes kun noen få ganger per døgn.

Last ned
S88 produkt ark S88 (enkel) Typgodkännande Brand A60, A120S88 (par) Typgodkännande Brand A60CAD-skiss S88Skötselanvisning S88Montasjeanvisning A60Montasjeanvisning A60 (Alt.)Montasjeanvisning A120Montasjeanvisning A120 (Alt.)S88 DoPByggevaredeklarasjon BVD for ståldører
Betegnelse Lysmål i
karm*
Åpning i
vegg
Vekt
Enfløyet dør
S88 12 x 21
S88 15 x 21
S88 18 x 21
S88 21 x 24
S88 21 x 27
S88 24 x 27
S88 30 x 30
S88 36 x 40
Tofløyet dør
S88 18 x 21
S88 21 x 24
S88 21 x 27
S88 24 x 27
S88 30 x 30
S88 36 x 40

1200 x 2100
1500 x 2100
1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1200 x 2100
1500 x 2100
1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

1800 x 2100
2100 x 2400
2100 x 2700
2400 x 2700
3000 x 3000
3600 x 4000

120
145
170
225
250
285
390
615

245
320
355
400
545
855
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 15x21 er 1505x2105 mm.

Det indre målet reduseres med 65 mm når det benyttes karm med anslag mot plan vegg.

Maksimalmål:
Brann 60x40. Kontakt Daloc for maksimalmål i uklassifisert utførelse.
Klassifiseringer
Ytelse på portens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE-sertifisering. RISE utfører regelmessige produksjonskontroller i Dalocs fabrikker.

Brannklasse: A 60, A 120 (enfløyet port) som tillegg.

Korrosjonsklasse: EN 12944-2 C1-C2.

Øvrig: Porter er CE-merket i henhold til produktstandard for porter EN 13241-1.
Dørblad
Konstruksjon: Bladet er 60 mm tykt. Rundt bladet er det montert en forsinket stålprofil. Bladet leveres i seksjoner som monteres enkelt og helt uten sveising på byggeplassen.

Materiale: 1 mm tykke forsinkede stålplater med isolering imellom.
Karm
Konstruksjon: Som standard leveres porten med en karm som er fremstilt av 2 mm tykke forsinkede stålplater. Karmene er umalte og leveres i seksjoner som settes sammen på stedet.

Montering: Karmene leveres for innmontering med skruer.
standardbeslag
Varmforsinkede, kulelagrede bærebeslag som kan justeres i høyden. Utenpåliggende trekkhåndtak på hengesiden. Innfelt trekkhåndtak på anslagssiden. Beskyttelsesdeksel i forsinket stål. Loddstenging og hydraulisk brems med justerbar hastighet for jevn og fin gange.
Tilleggsutstyr

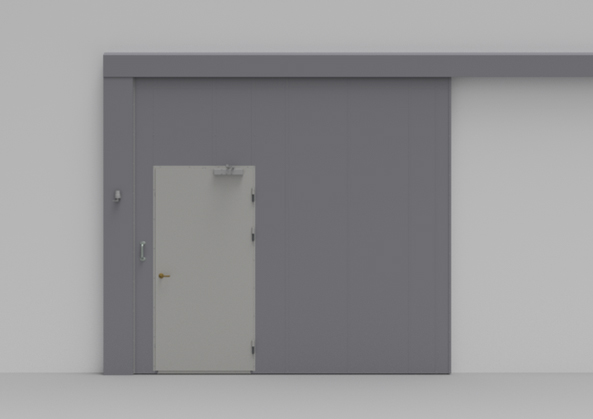

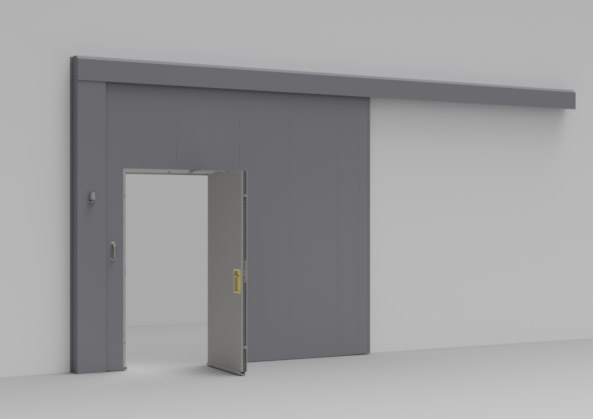

Kan leveres med skåtelås, dørholdemagnet, innfelt gangdør (brannklasse A 60) m.m. Dørholdermagneten bør være utstyrt med utløserstift.
Tofløyet dør
Skåtefløyen har doble sporlister. Begge fløyene har trekkhåndtak, henholdsvis utenpåliggende og innfelt.
Braketter
Bladet henges i en kraftig bæreskinne av heltrukket varmforsinket profil som monteres med braketter som kan justeres både i høyden og sideveis, og et veggfeste for boltforbindelse.
Skinnen monteres horisontalt og porten er selvlukkende med loddstenging. Bæreskinne og bærebeslag er beskyttet av et deksel. Den skjulte skinnen og loddstengingen gir en meget pålitelig funksjon.

Vi forbeholder oss retten til konstruksjonsendringer.
Bæreskinne og bærebeslag er beskyttet av et deksel.
Utenpåliggende trekkhåndtak på hengesiden og innfelt trekkhåndtak på anslagssiden.
Justerbar skinne og justerbare bærebeslag.

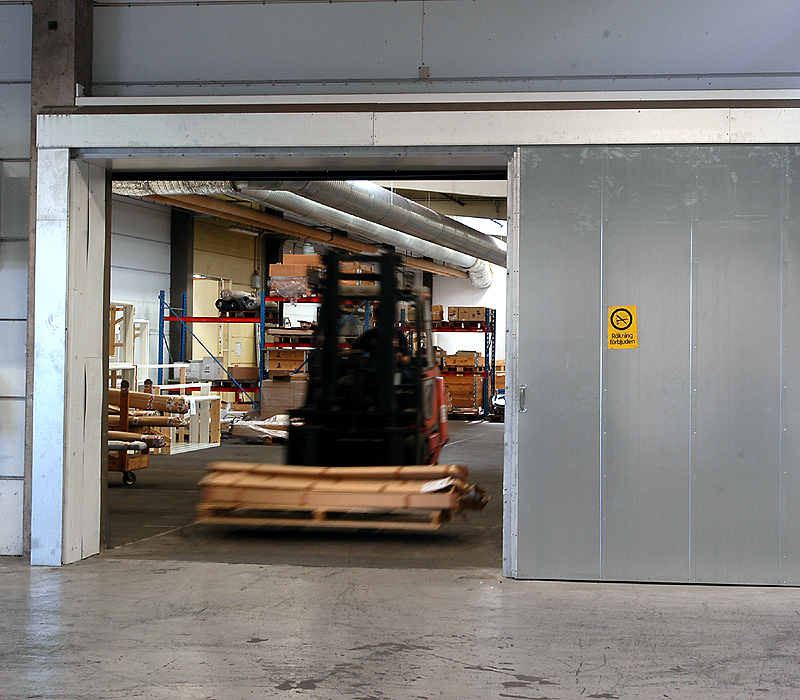

Brannskyveport S88 er vanlig som brannseksjonering i industrilokaler

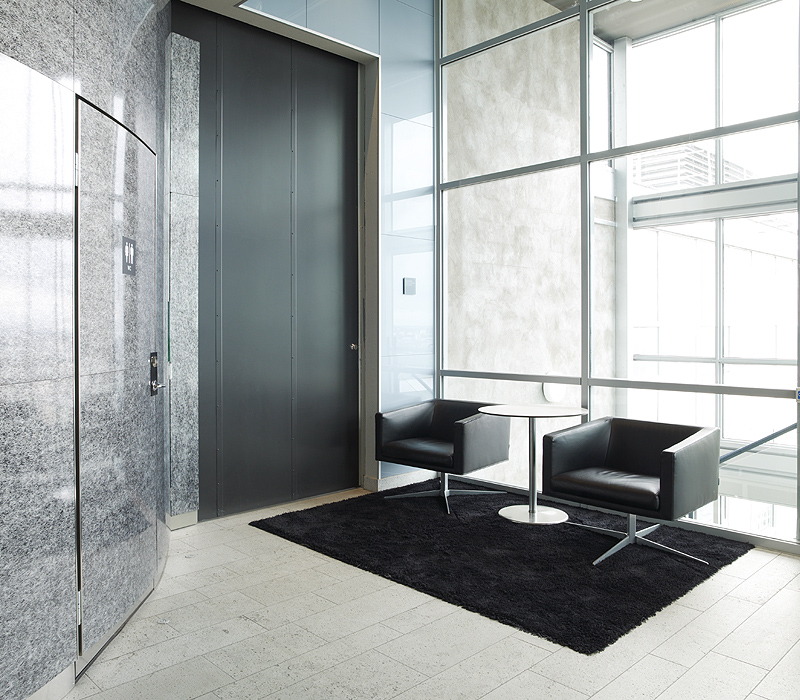

S88 i restaurant Skatteskrapan (Sthm)

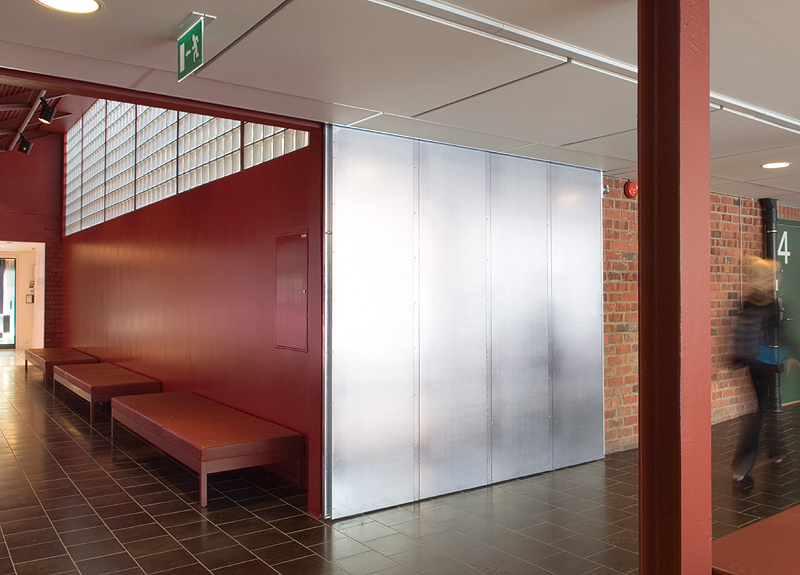

Korridorene ved dansehøgskolen i Stockholm er brannseksjonerte med S88

Vi forbeholder oss retten til konstruksjonsendringer.
