EI 120
35dB, 40dB
EN 1627 RC 4
Sa
EMI-B, EMI-C
EN 14351-1

Daloc S54 (Y54) Arkivdør RC4
Arkivdør Daloc S54 egner seg på steder derkravene til sikkerhet og brannbestandighet er høye, samtidig som døren må være en integrert del av miljøet rundt. S54 passer utseendemessig til branndøren Daloc S30 og sikkerhetsdørene Daloc S33 og Daloc S43. Dørene egner seg for miljøer der man vil beskytte tyveriutsatt utstyr eller konfidensielle dokumenter, for eksempel i serverrom, datahaller og på institusjoner. Døren er godkjent for både inn- og utadslående montering.

Last ned
S54 ProduktbladS50, S52, S53, S54 Typgodkännande Brand-Ljud-BrandgasCAD-skiss S54 (Y54)SkötselanvisningMontasjeanvisningMontasjeanvisning EMI-BMontasjeanvisning EMI-CS44, Y44, D44, S54, Y54 Certifikat InbrottAnbefalinger for dekkmaling av grunnede ståldørerY54 DoPUtsparing i vegg for magnetkontakt og dørlukker utenfor karmyttermålVedlikeholdsinstruks for Daloc-dører
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt
Enfløyet dør
S54 10 x 21

900 x 2025

990 x 2093

150
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 93 mm.

Maksimalmål:
Enfløyet dør brann/lyd/røyktetthet 11x22
Enfløyet dør innbrudd 13x22
Klassifiseringer
Arkivdøren S54 er testet av SP og sertifisert av SITAC for brann-, lyd- og røyktetthetsklassifisering. Innbruddsbeskyttelsen er testet av SP og sertifisert av SBSC. EMI-dempingen er testet av SP. Døren produseres under kontroll av SP og SBSC.

Brannklasse: EI 120.

Lydklasse: R'w 35 dB, 40 dB som tillegg.
Testet lydreduksjon Rw 40 og 43 dB.

Innbruddsbeskyttelse: EN 1627 RC 4.
Døren er godkjent for både inn- og utadslående montering.

Røyktetthetsklasse: EN 13501-2 klasse Sa som tillegg.
Med anslagsterskel.

EMI-demping: EMI-B, EMI-C som tillegg.
Kontakt Daloc angående utførelse og utrustning på S54 med EMI-beskyttelse.

CE-merking: Ytterdørsutførelse (Y54) er CE-merket i henhold til produktstandard for ytterdører EN 14351-1.

Korrosjonsklasse: EN 12944-2 C1-C3.
Dører for utvendig bruk opp til korrosivitetsklasse C3 anbefales i varnforsinket utførelse med industrimaling fra fabrikk og rustfri terskel alternativt foliert plate for utvendig bruk og rustfri terskel.
Dørblad
Konstruksjon: Dørbladet er 105 mm tykt, har faset overfals og består av stålplater som er føyd sammen i en bue med skjulte platekanter ved dørbladkanten, og innvendige innbruddsforsterkninger. Sammenføyning skjer ved hjelp av liming og nagling.

Materiale: 1 mm tykke stålplater og isolering av mineralull.

Overflatebehandling: S54 leveres ferdigmalt i en av våre standardfarger eller med en tremønstret laminatplate fra standardsortimentet som over-flate. Andre NCS-farger eller tremønster kan leveres på forespørsel.
Karm

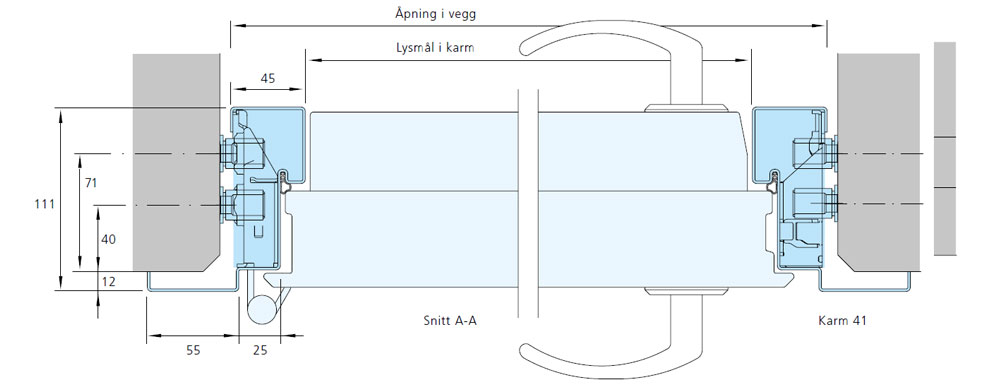

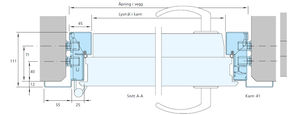

Konstruksjon: Som standard leveres arkivdørene med hvitmalt karm 41 med fast gerikt på hengslesiden. Karmen leveres sammensatt uten løse deler. Tetningslisten er plassert i et spor i karmen. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjus-terbare karmhylser (umbraconøkkel).
Terskel
Døren leveres som standard med varmforsinket anslagsterskel. På bestilling kan den leveres med terskelplate eller terskelplate med slepelist (lydklasse R'w 35 dB) eller børstelist (ikke lydklassifisert).
standardbeslag
Flerpunktslås Assa 510 ekskl. sylinder og 90001 (låsning hengslesiden for 90001). Obs! S54 krever sylinder iht. SS 3522 klasse 3, A=58 mm, B=33 mm fra hengslesiden til midten på låskassen. Tappbærende, justerbare elforsinkede hengsler. Sikkerhetsbolt i sluttstykket og fem tapper i bakkant. S54 har integrert borbeskyttelse ved begge låsene.
Tilleggsutstyr
Kan leveres med Daloc Linea-mønster, sparkeplate, dørlukker, magnetkontakt, låsrelékontakt m.m. S54 kan også utstyres for EMI-demping.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.

Vi forbeholder oss retten til konstruksjonsendringer.

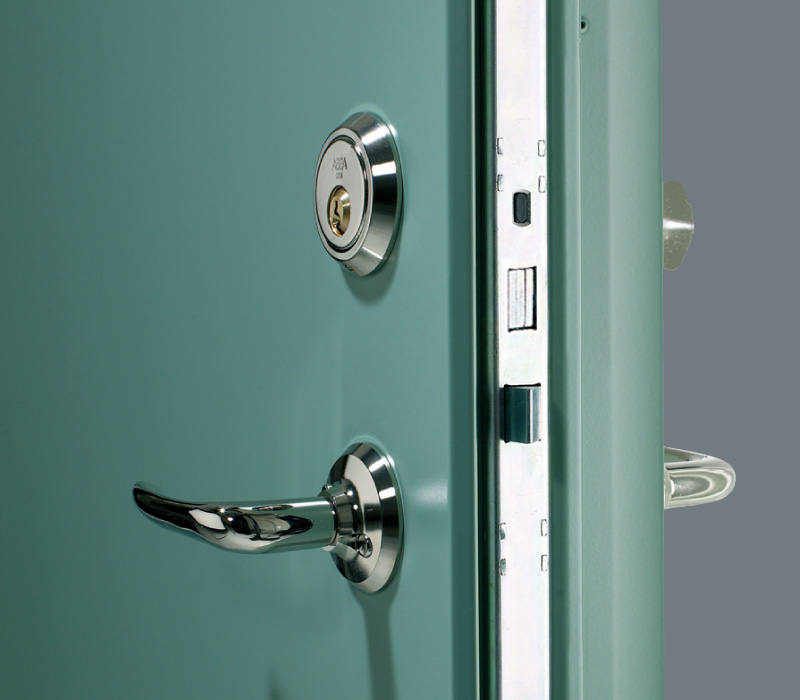

Flerpunktslås med skåter oppe og nede.

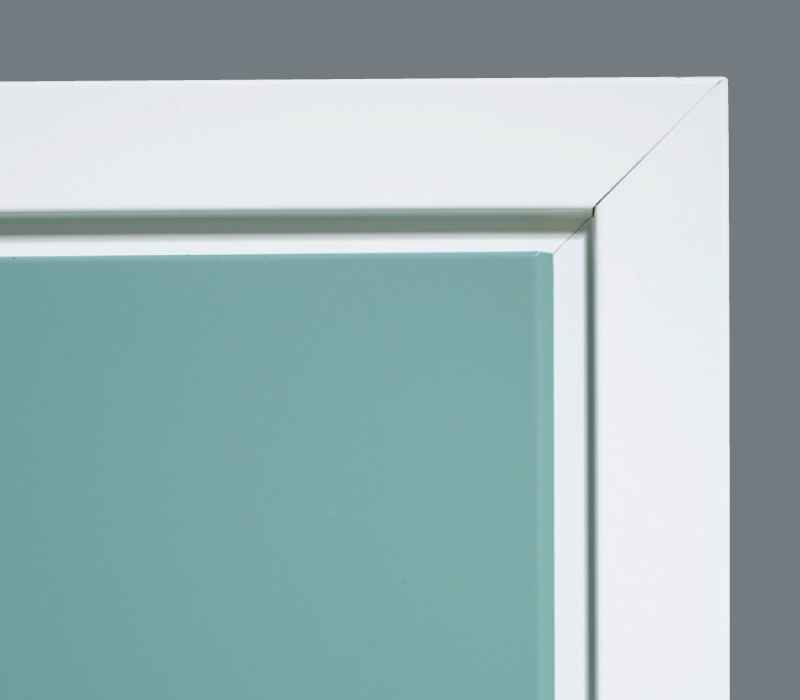

Overfalsen med skråstilt kant gir et moderne og gjennomført inntrykk.

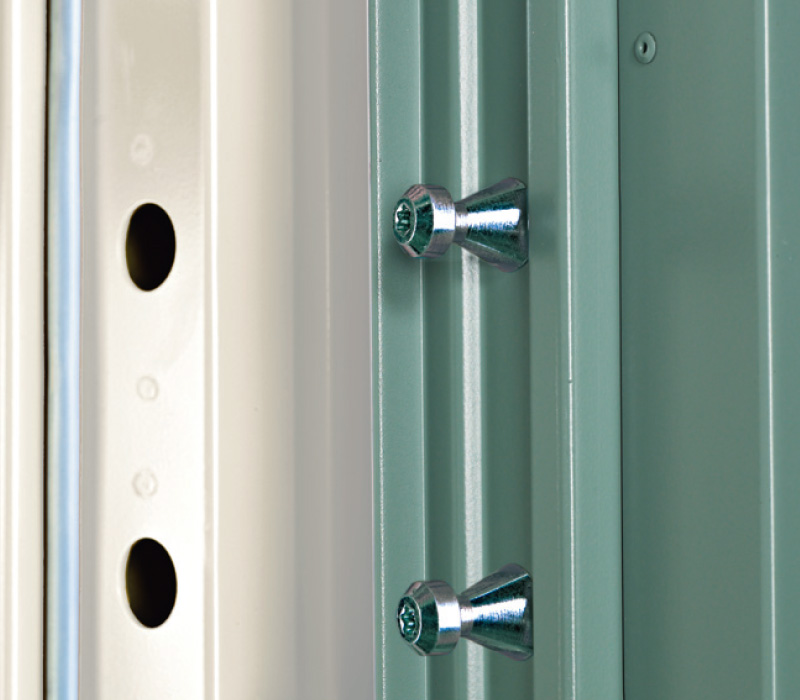

Tapper med mothaker i bakkant og hengsler med sikrede splinter øker sikkerheten.

Vi forbeholder oss retten til konstruksjonsendringer.
