EI 30
Opp til Rw 43dB

Daloc TP Trefelt, Glassparti
Når man innreder med trefelt med glass gir dette både karakter og funksjon, åpenhet og fradeling. Det gjør innemiljøene lysere, for eksempel i kontorer og offentlige rom. Dalocs glasspartier finnes i standardformat som dekker de fleste behov og som enkelt kan kombineres med våre tredører. De kan monteres som sidelys, overlys eller kombineres med systemvegger. Glasspartiene leveres uten sprosser eller med horisontale eller vertikale sprosser.

Last ned
TP produkt ark Träparti TP TypgodkännandeMontasjeanvisning TPCAD-skiss träpartier och installationsstolpeVedlikeholdsinstruks for Daloc-dørerFSC CertificateCAD Allowed side and over TP panel configurations for single or double leafed doorsets
Betegnelse Dagmått Karmytter
mått
Vekt
TP 3 x 21 *
TP 4 x 21 *
TP 9 x 21 *
TP 10 x 21 *
TP 9 x 3
TP 10 x 3
TP 12 x 3
TP 13 x 3
TP 14 x 3
TP 9 x 4
TP 10 x 4
TP 12 x 4
TP 13 x 4
TP 14 x 4

200 x 2003
300 x 2003
800 x 2003
900 x 2003

800 x 203
900 x 203
1100 x 203
1200 x 203
1300 x 203
800 x 303
900 x 303
1100 x 303
1200 x 303
1300 x 303

290 x 2093
390 x 2093
890 x 2093
990 x 2093

890 x 293
990 x 293
1090 x 293
1290 x 293
1390 x 293
890 x 393
990 x 393
1190 x 393
1290 x 393
1390 x 393

14**
17**
34**
38**

6**
7**
8**
9**
10**
8**
9**
10**
11**
12**
Glasspartiene produseres i et visst antall standardstørrelser. Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 915x2110 mm.

* Høyde inkludert sokkel
** Vekt med 6 mm lydglass
Klassifiseringer
Ytelse på glasspartienes egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE-sertifisering. RISE utfører regelmessige produksjonskontroller i Dalocs fabrikker.

Brannklasse: EI30.

Lydreduksjon glass: Rw 28, 33, 38, 43 dB i henhold til glassprodusenten.
Ved prosjektering reduseres den målte støyreduksjonen med 2-3 dB for å ta høyde for montering og utførelse.

Personsikkerhet: Glasset er personsikkerhetsglass i klasse 1(B)1, 1(C)1 og 2(B)2 iht. EN 12600.
Konstruksjon og flater
Glasspartiene produseres som standard i furu med en karmdybde på 92 mm, 118 mm og 145 mm. Karmene er boret for å festes mot et annet felt, en dørkarm eller en vegg. Sidefeltene med høyde 21M leveres med sokkel H = 45 mm for gulvlister som standard.

Glasspartiene leveres malt med vannbasert, miljøvennlig farge i noen av Dalocs standardfarger eller valgfri NCS-farge.

I tillegg til våre klassifiserte standardpartier, tilbyr Daloc, via datterselskapet Orresta Dörr, glassparti i edeltre, partier med fylling og spesialtegnede glassparti på forespørsel fra arkitekten. Ta en prat med kontakten din hos Daloc.

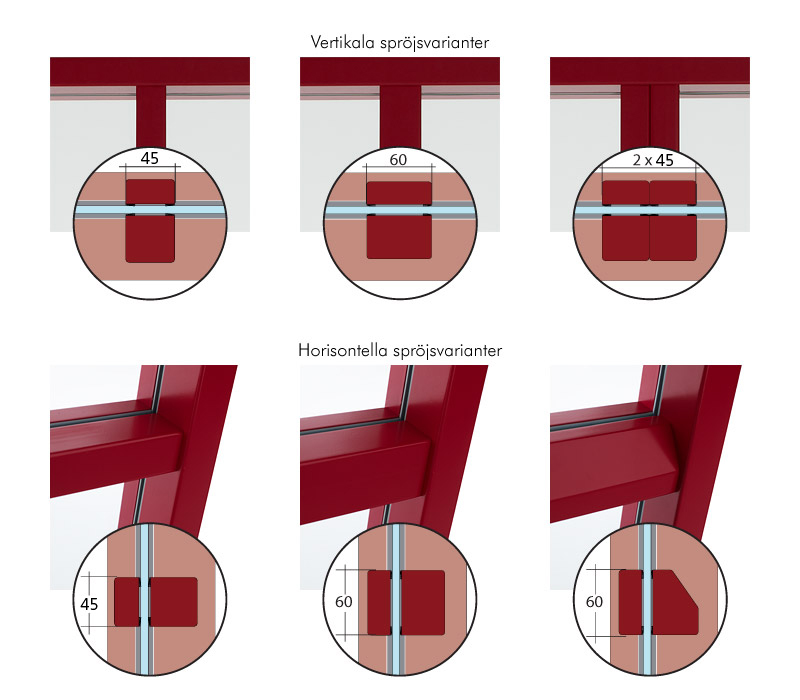

Sprossevarianter
Dalocs glassparti finnes i flere standardformat og kan enkelt kombineres med våre tredører. De kan monteres som sidelys, overlys eller kombineres med systemvegger. Glassparti ene leveres uten sprosser eller med horisontale eller vertikale sprosser.

Utførelse på vertikale sprosser:
45 mm firkantprofil
60 mm firkantprofil
2 x 45 mm firkantprofil

Utførelse på horisontale sprosser:
45 mm firkantprofil
60 mm firkantprofil
60 mm faset profil
2 x 45 mm firkantprofil
(maks 3 horisontale sprosser med forskjellige høyde)
Tilleggsutstyr
Installasjonsstolpe (EI 30) fås som tilleggsutstyr. Den leveres malt og fås i samme dybde som karmer og felt. Standardbredder 100, 135, 150, 200, 250 og 300 mm.

Vi forbeholder oss retten til konstruksjonsendringer.
Trefelt TP, Trefelt TP V45 och Trefelt TP V60
Trefelt TP V2x45, Trefelt TP H45 och Trefelt TP H60
Trefelt TP H60F, Trefelt TP H2x45 och Trefelt TP H2x45
Trefelt TP H2x60, Trefelt TP H3x45

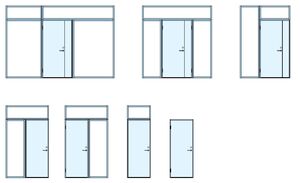

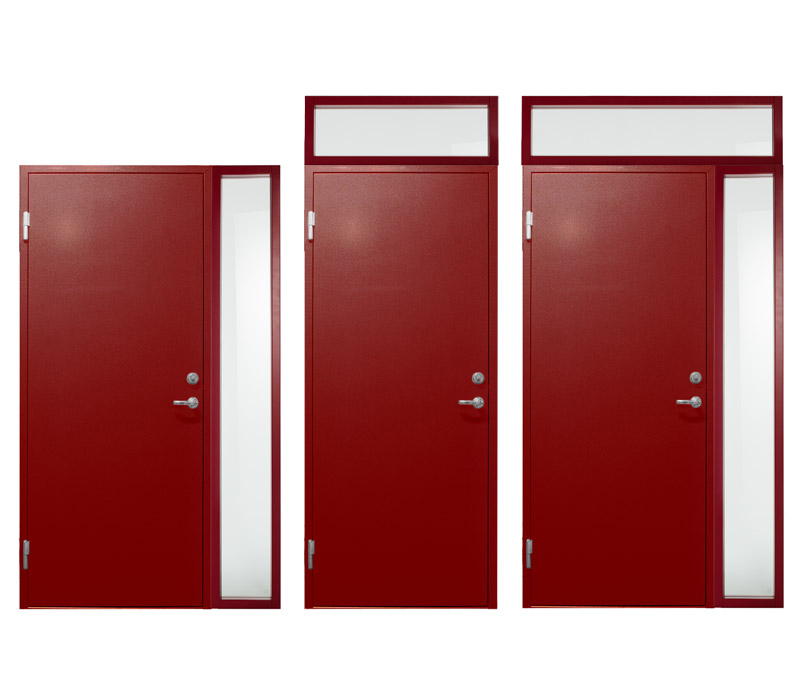

TP sidelys, TP overlys, TP side- og overlys

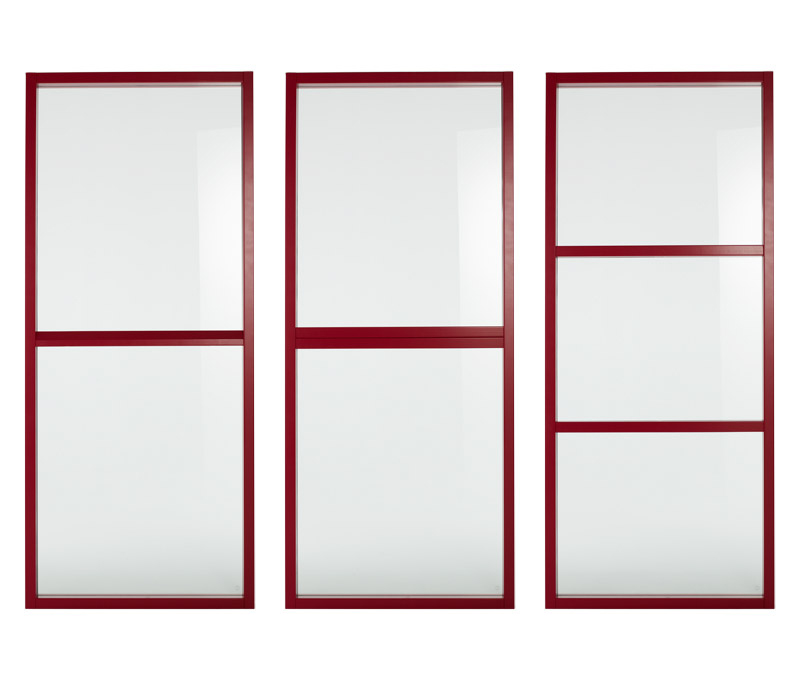

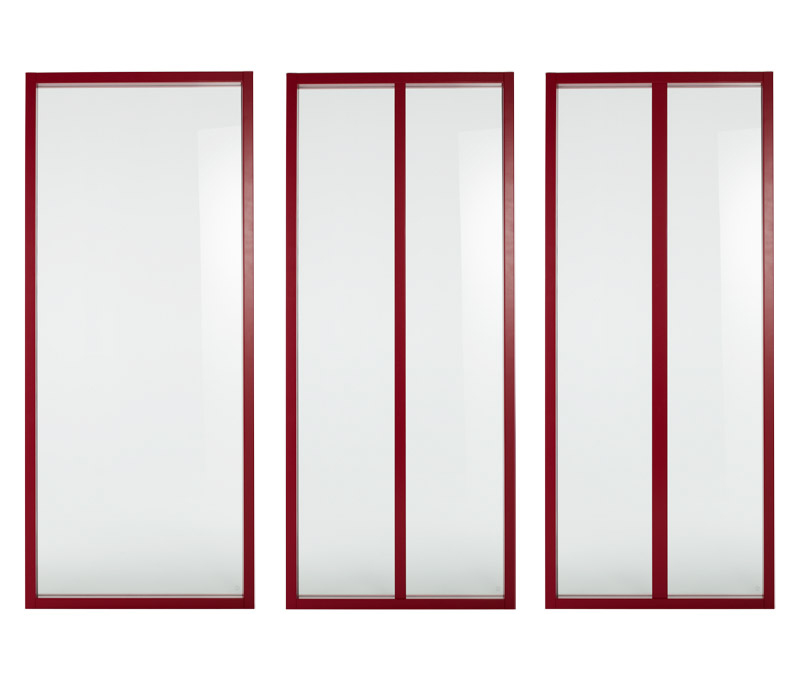

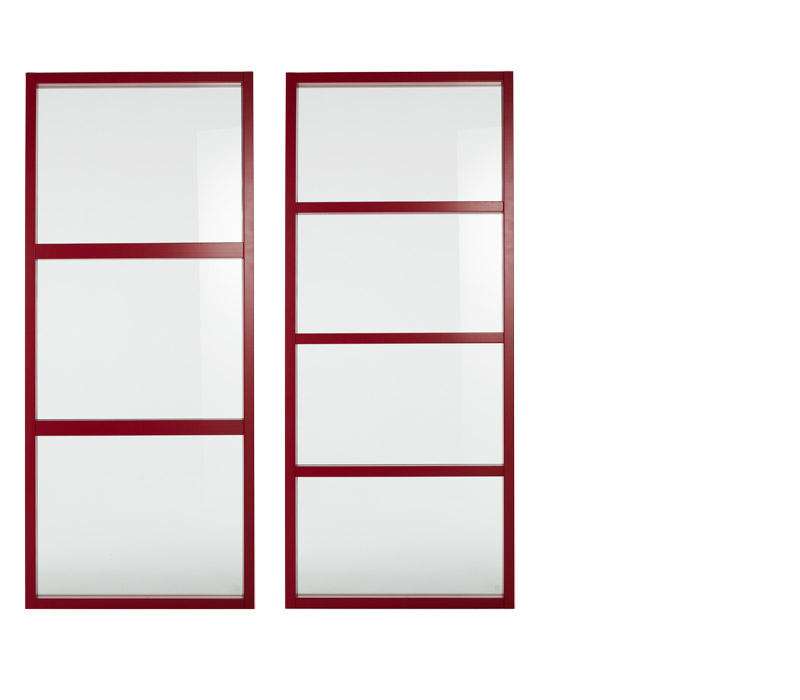

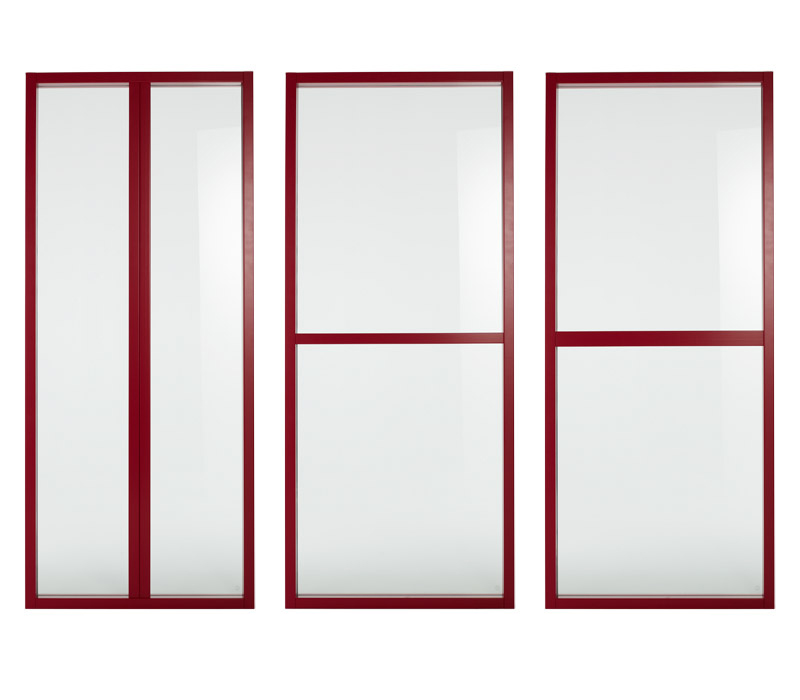

Vertikale og horisontale sprossevarianter

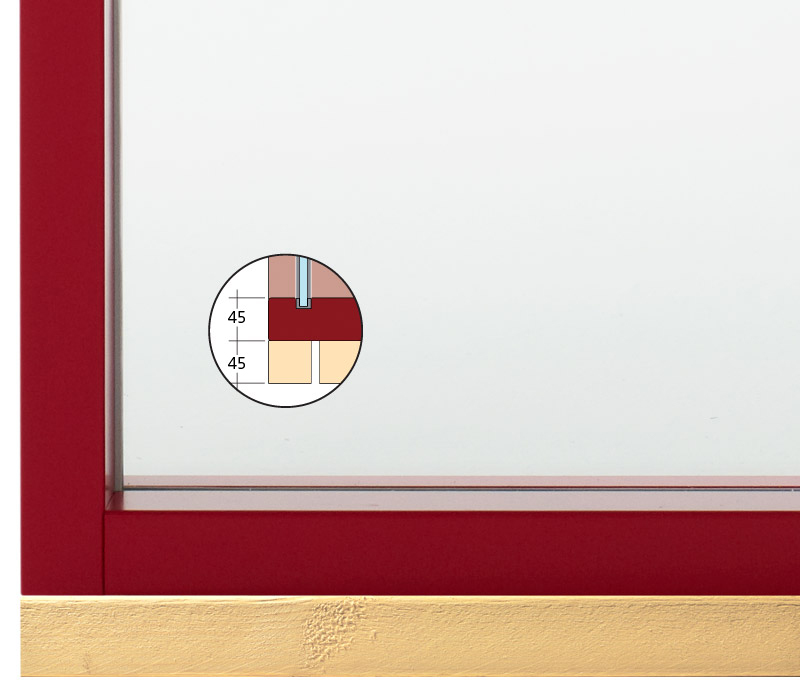

Sokkel for gulvlist

Vi forbeholder oss retten til konstruksjonsendringer.
