Rw 37dB
EN 1627 RC 2
EN 14351-1

Daloc YEP 66 Inngangsparti
Utvendig inngangsparti i stål til f.eks. kontor, flerbolighus og butikker. YEP 66 demper lavfrekvent støy fra trafikk, maskiner, natur m.m., samt holder fukt, vind og kulde ute.

Last ned
YEP66 Inngangsparti i stålCAD-skiss YEP66YEP66 PrestandadeklarationSkötselanvisning Stål- och EntréytterpartierYEP66 Inbrott RC2
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt

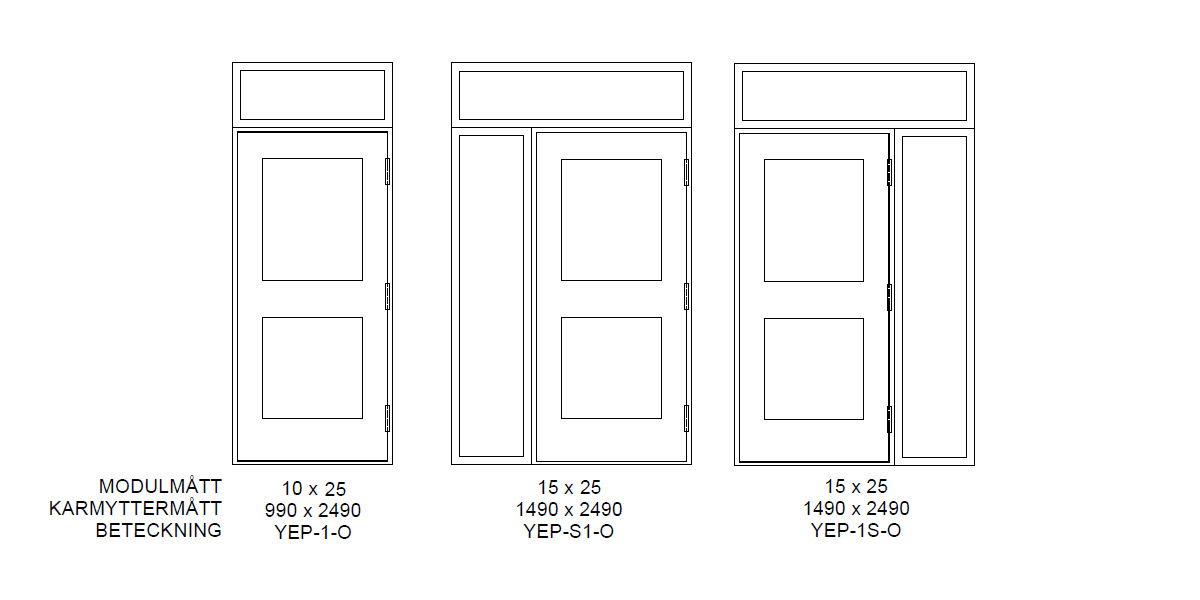

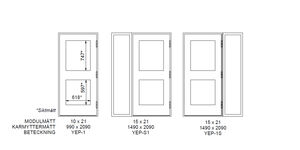

Enfløyet dør
YEP66 10 x 21
YEP66 11 x 21
YEP66 12 x 21

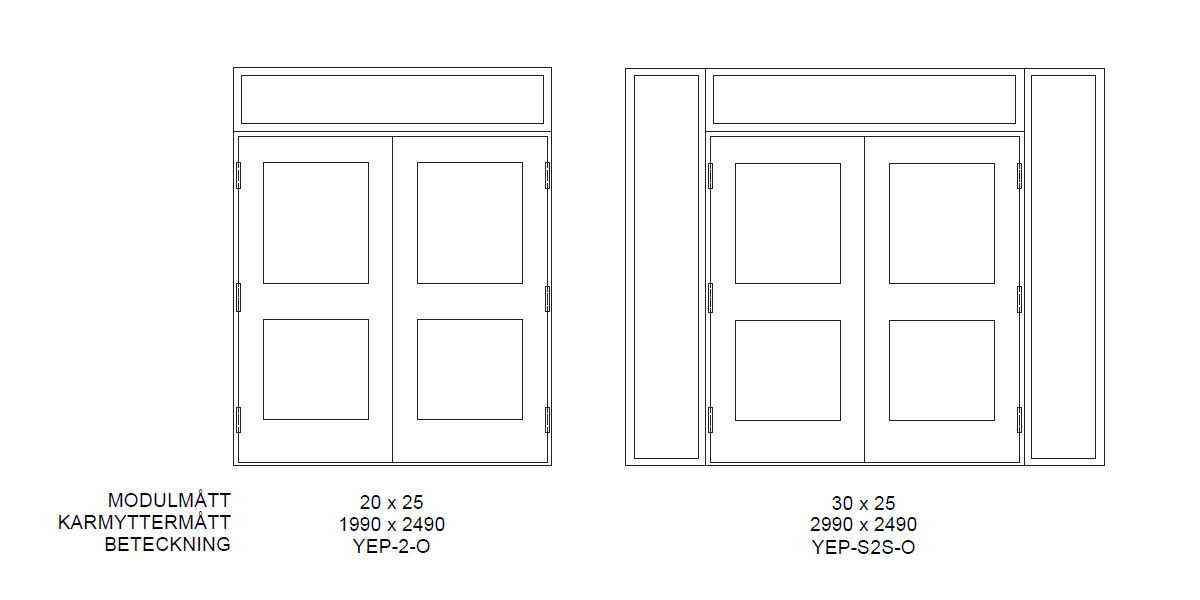

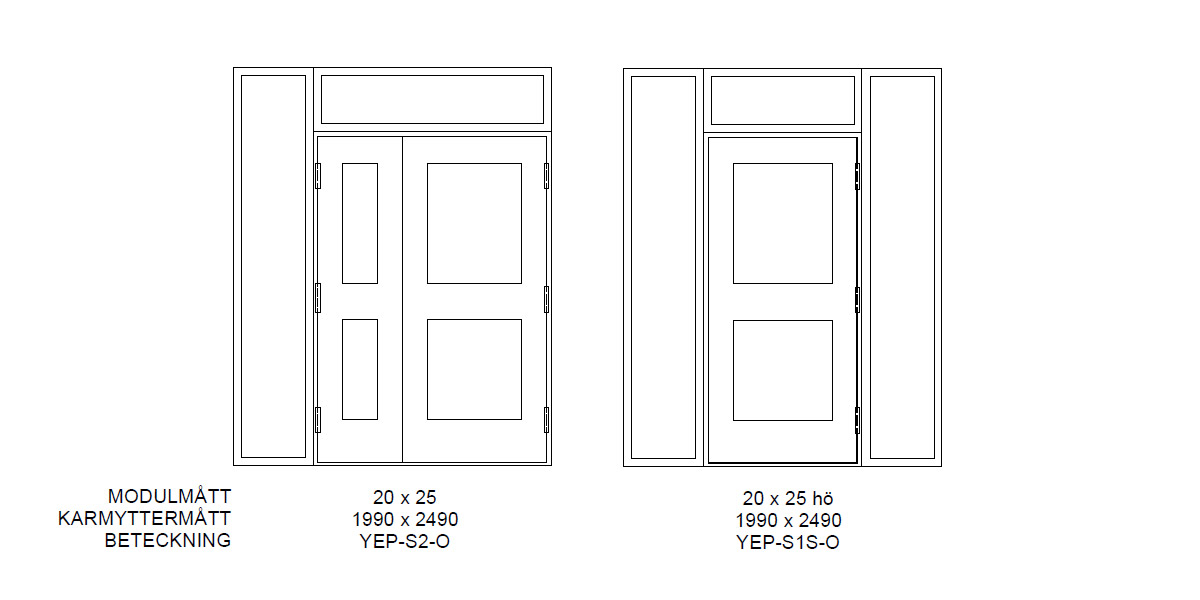

Tofløyet dør
YEP66 15 x 21
YEP66 18 x 21
O/S 5 x 21
O/S 9 x 21
O/S 10 x 21
O/S 5 x 25
O/S 9 x 25
O/S 10 x 25
O/S 10 x 4
O/S 11 x 4
O/S 12 x 4
O/S 15 x 4
O/S 18 x 4
O/S 20 x 4
O/S 10 x 5
O/S 11 x 5
O/S 12 x 5
O/S 15 x 5
O/S 18 x 5
O/S 20 x 5

900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

-
-
-
-
-
-

-
-
-
-
-
-
-
-
-
-
-
-

990 x 2090
1090 x 2090
1190 x 2090

1490 x 2090
1790 x 2090

490 x 2090
890 x 2090
990 x 2090
490 x 2490
890 x 2490
990 x 2490

990 x 390
1090 x 390
1190 x 390
1490 x 390
1790 x 390
1990 x 390
990 x 490
1090 x 490
1190 x 490
1490 x 490
1790 x 490
1990 x 490

94
104
114

140
168

53
95
105
63
113
125

24
26
29
36
43
48
30
33
36
45
54
60

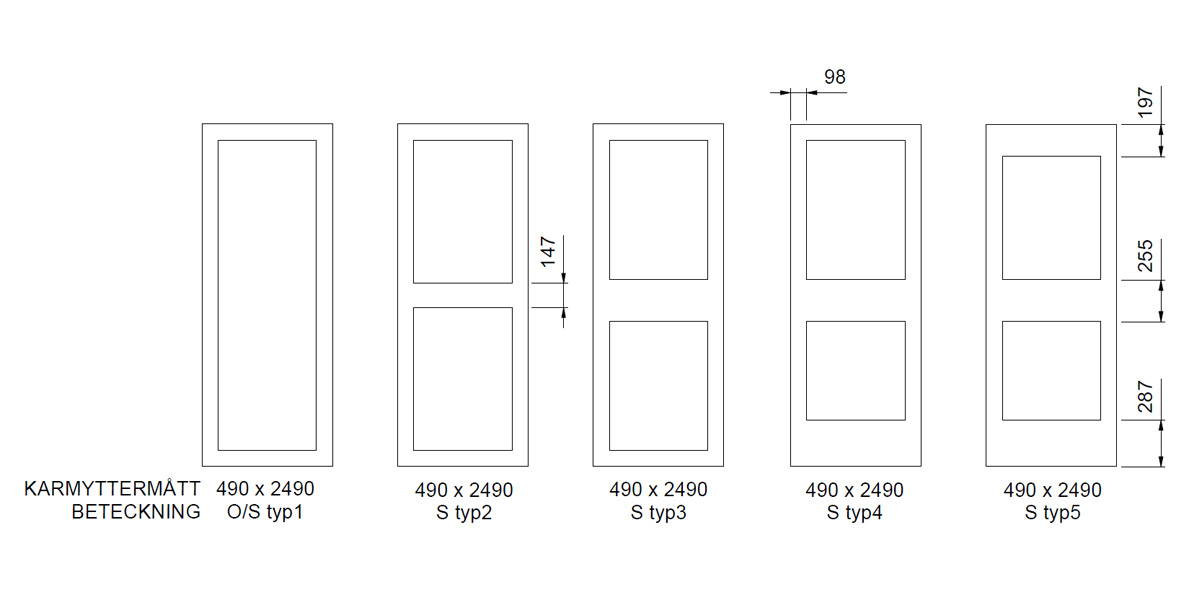

Andre størrelser kan fås på forespørsel (maks. størrelse modulmål 30 x 30). Minste bredde sidelys, modulmål 3. Minste bredde passivt dørblad i tofløyet dør, modulmål 5.

* Enfløyet dør 10x21 og dørbladet som man går gjennom 10x21 gir fritt passasjemål på 855 mm når døren er åpen 90grader.
Klassifiseringer
Inngangsparti YEP 66 er testet av og produsert under kontroll av SP, Sveriges Tekniska Forskningsinstitut.

CE-merking: CE-merket i henhold til EN 14351-1 og klimatestet i henhold til EN 1121.

Vindmotstandklasse 3C
Vanntetthetklasse 7A (utadslående montering)
Lufttetthetklasse 3
LyddempingRw 37dB


Innbruddsbeskyttelse: EN 1627 RC2 (tillegg)

Korrosivitetsklasse: EN 12944-2 klasse C3
Dørblad
Utførelse: Dalocs inngangspartier er produsert i varmgalvanisert stål og er dimensjonerte for strenge krav og lang levetid. Partiene er oppbygd av moduler i et system som gjør at vi kan levere i ulike kombinasjoner og valgfrie farger. Konstruksjonen bygger på en formstabil, fuktresistent og organisk isolasjonskjerne med lang levetid. Partienes ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet. Ved behov er det enkelt å bytte ut utvalgte el-ler skadede deler. Samtlige partier leveres i korrosivitetsklasse C3 i henhold til EN 12944-2.

Glas och glasprestanda: I standardutførelsen er glasset 25,5 mm tykt og kan leveres med følgende utførelse: klarglass, ufarget energiglass, matt innsynsbeskyttelse eller kryptonfylling for lavere U-verdi.
Karm
Partiene leveres med stålkarm 21 som er ferdig isolert med mineralull fra fabrikken. Rask montering med justerbare karmhylser. Tetningslist leveres montert eller løst beroende på karmens overflatebehandling

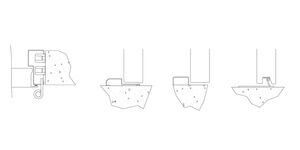

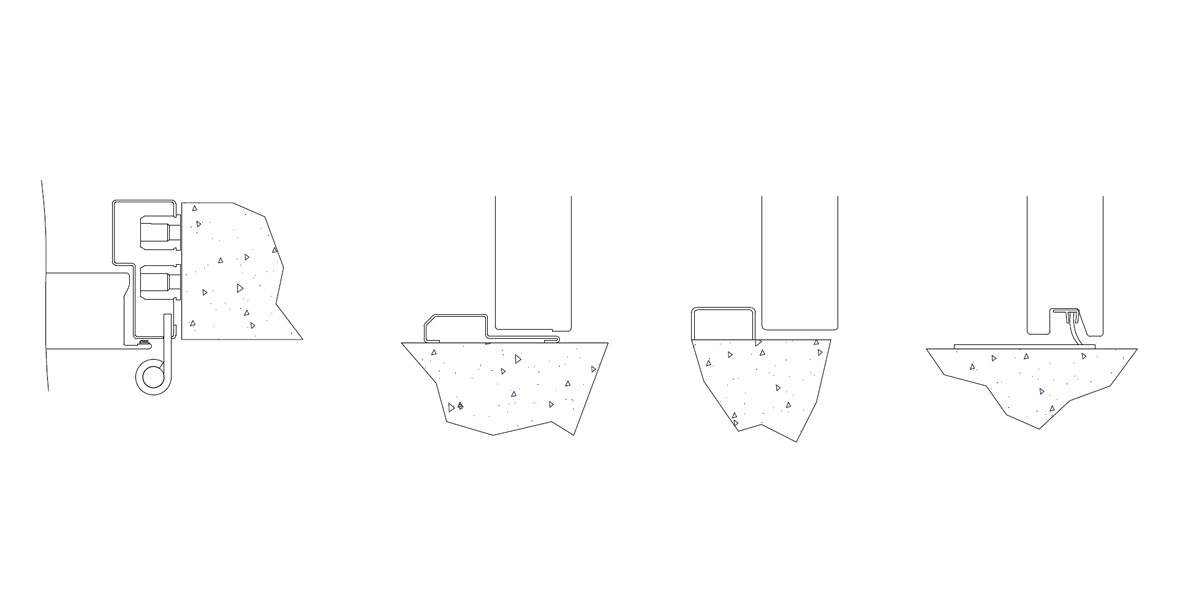

Terskel
Rustfri terskel er standard og kan leveres i flere utførelser. Som standard er den faset for økt tilgjengelighet.
standardbeslag

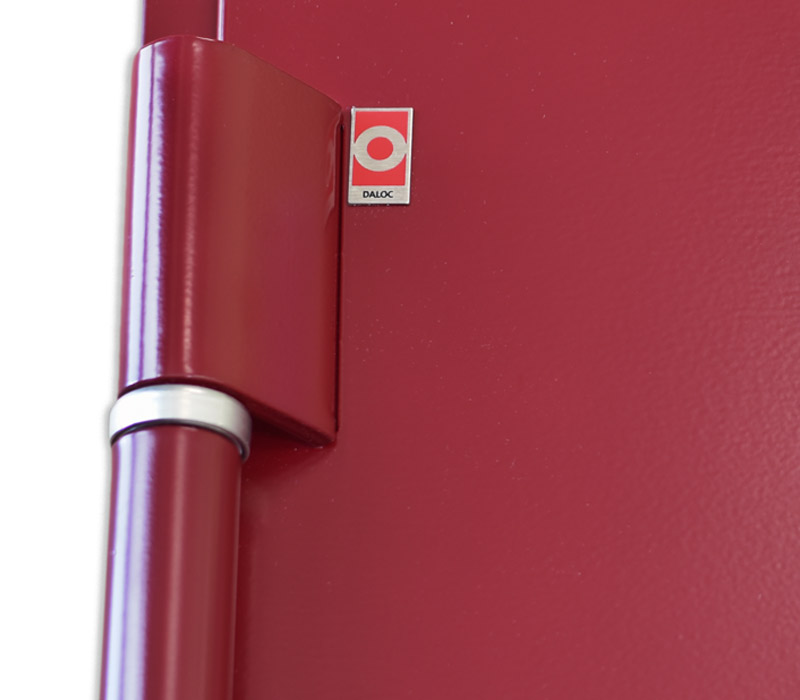

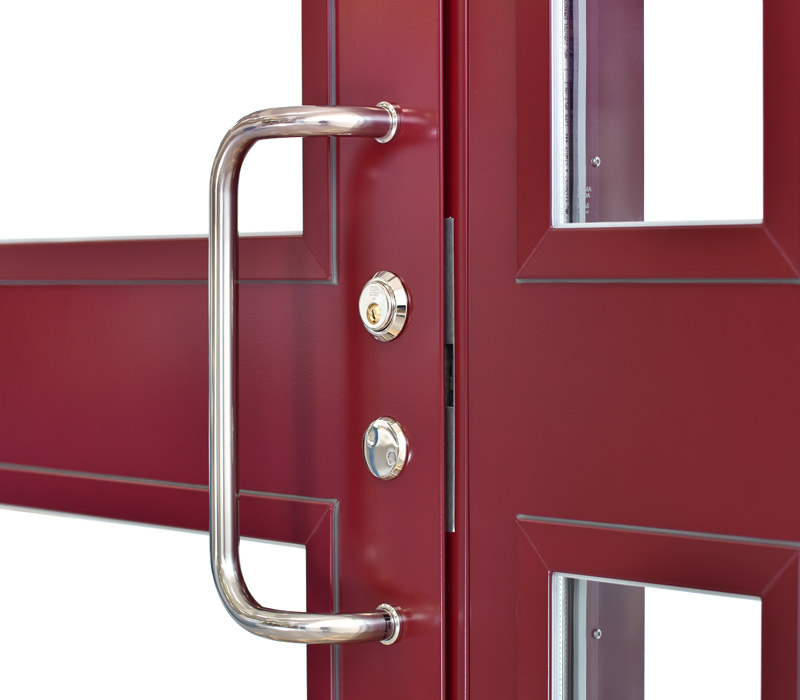

Partiene utstyres med godkjent låskasse for gjeldende klassifisering og funksjon. Dørblad og karm har kulelagrede hengsler. Hvert parti har en skjult forsterkning for dørlukker.
Tilleggsutstyr
Hvert parti kan utstyres med sparkeplate, dørlukker, elektrisk sluttstykke, magnetkontakt, låsrelékontakt, motor- og mikrolås fra fabrikken. Sidelysene kan leveres med plass for ledningsnett, overflate for kortleser samt inn- og utvendig sparkeplate. Inngangspartier med elektrisk utstyr bør utstyres med skjermtak eller lignende.
Tofløyet dør
Tofløyede dører leveres som standard med an-slag og to innfelte hevearmsskåter.

Vi forbeholder oss retten til konstruksjonsendringer.
Dalocs inngangspartier er produsert i varm- galvanisert stål og er dimensjonerte for strenge krav og lang levetid. Partiene er oppbygd av moduler i et system som gjør at vi kan levere i ulike kombinasjoner og valgfrie farger.
Sidelysene kan leveres med plass for ledningsnett, overflate for kortleser samt inn- og utvendig sparkeplate.
Dørblad og karm har kulelagrede hengsler.
Rustfri terskel er standard og kan leveres i flere utførelser. Som standard er den faset for økt tilgjengelighet.
I standardutførelsen er glasset 25,5 mm.
Inngangen er på mange måter byggets eller lokalets ansikt utad.
Partiene leveres med stålkarm 21 som er ferdig isolert med mineralull fra fabrikken. Rask montering med justerbare karmhylser.
Partiene utstyres med godkjent låskasse for gjel-dende klassifisering og funksjon.
Samtlige partier leveres i korrosivitetsklasse C3 i henhold til EN 12944-2.

Vi forbeholder oss retten til konstruksjonsendringer.
